Циркуляційний насос

Циркуляційні насоси - це пристрої, призначені для примусового руху рідини (найчастіше води або теплоносія) за замкненою системою опалення, охолодження або гарячого водопостачання.

Влаштування циркуляційного насоса: з чого він складається і як працює

Циркуляційний насос - це ключовий елемент системи опалення або гарячого водопостачання, який відповідає за постійний рух теплоносія по замкнутому контуру. Його правильна робота забезпечує рівномірний розподіл тепла та стабільну температуру у приміщеннях.

Основні елементи пристрою циркуляційного насосу

1. Корпус насосу. Виготовляється із чавуну, бронзи або нержавіючої сталі. Забезпечує герметичність та захищає внутрішні елементи від пошкоджень та корозії.

2. Електродвигун. Серце насоса, яке рухає робоче колесо. Сучасні моделі часто оснащуються економічними двигунами із регульованою швидкістю обертання.

3. Ротор (частина, що обертається). Пов'язаний із робочим колесом та забезпечує його обертання. У мокроторних насосах ротор знаходиться в контакті з рідиною, що перекачується, що сприяє природному охолодженню двигуна.

4. Робоче колесо (крильчатка). Відповідає за переміщення рідини у системі. За рахунок обертання створюється необхідний тиск та напрямок потоку.

5. Статор. Нерухома частина електродвигуна, що створює магнітне поле для обертання ротора.

6. Ущільнювальні елементи. Запобігають протіканню та захищають двигун від попадання рідини.

7. Клемна коробка чи панель управління. Забезпечує підключення до електромережі та налаштування режимів роботи (у моделях з регулюванням).

Як працює циркуляційний насос?

Коли насос увімкнений, електродвигун рухає ротор і крильчатку. Та, своєю чергою, створює тиск, під яким теплоносій починає циркулювати трубами. Це дозволяє теплу рівномірно розподілятися по всіх радіаторах або контурах теплої підлоги.

Розуміння пристрою циркуляційного насоса допомагає ефективно керувати системою опалення та продовжує термін служби обладнання. При покупці звертайте увагу на матеріали, потужність, тип керування та характеристики ротора.

Як вибрати циркуляційний насос: що важливо врахувати

Циркуляційний насос – один із ключових елементів системи опалення. Від правильного вибору залежить ефективність опалення, витрата електроенергії та термін служби обладнання. У цій статті розберемо, на що звертати увагу при купівлі та як розрахувати параметри насоса самостійно.

Основні параметри вибору циркуляційного насосу

Продуктивність (витрата) - Q, вимірюється в м?

Це об'єм теплоносія, який насос повинен прокачати за годину.

Для розрахунку використовується формула:

Q = (G × c) / (Δt × 3600)

Де:

G - потужність котла, Вт

c - питома теплоємність води = 4200 Дж/кг·°С

Δt - різниця температур між трубопроводом, що подає і зворотним (звичайно 20°C)

3600 - переведення секунд на годину

Спрощена формула (для води):

Q = G / (Δt × 1.16)

Приклад:

Котел на 15 кВт, різниця температур 20 ° C:

Q = 15000 / (20 × 1.16) ≈ 0.65 м³/год

Напір (напірна висота) - H, вимірюється в м

Це тиск, який насос повинен створити для подолання опору труб, фітингів, радіаторів і т.д.

Розрахунковий орієнтир:

H = (L × R) + запас

Де:

L - Довжина трубопроводу (в обидві сторони), м

R - гідравлічний опір, зазвичай беруть 0,015-0,02 м/м

Запас - 10-20% для обліку опорів фітингів та арматури

Приклад:

L = 40 м (в обидві сторони), R = 0.015:

H = 40×0.015 = 0.6 м

З урахуванням запасу: H ≈ 0.7–0.8 м

Увага: У циркуляційних насосів "напір" - це не висота підйому, а опір системи. Вони не "піднімають" воду вгору, а долають гідравлічний опір.

Додаткові параметри під час вибору

Діаметр підключення

• Підбирається під трубопровід (найчастіше 1" або 1/4").

Тип ротора

• Мокрий ротор – тихіше, дешевше, простіше в обслуговуванні. Ідеальний для будинків.

• Сухий ротор - потужніший, галасливіший, потрібен для промислових об'єктів.

Кількість швидкостей

• Добре, якщо насос має 2–3 ступені потужності – можна регулювати продуктивність під погоду та потреби.

Матеріал корпусу

• Чавун - стандарт для опалення

• Бронза / нержавіюча сталь - для систем ГВП

Управління

• Механічне - просте та надійне

• Електронне - автоматичне підстроювання під потреби системи, економія енергії

Важливі моменти:

• Не варто вибирати насос "на око" – краще розрахувати.

• Занадто потужний насос створить шум, кавітацію та знос труб.

• Слабкий - не впорається з циркуляцією, особливо в багатоповерхових будинках або за довгого розведення.

• Для складних систем (з кількома контурами, теплими підлогами, буферними ємностями) – краще використовувати насосні групи або проконсультуватися з фахівцем.

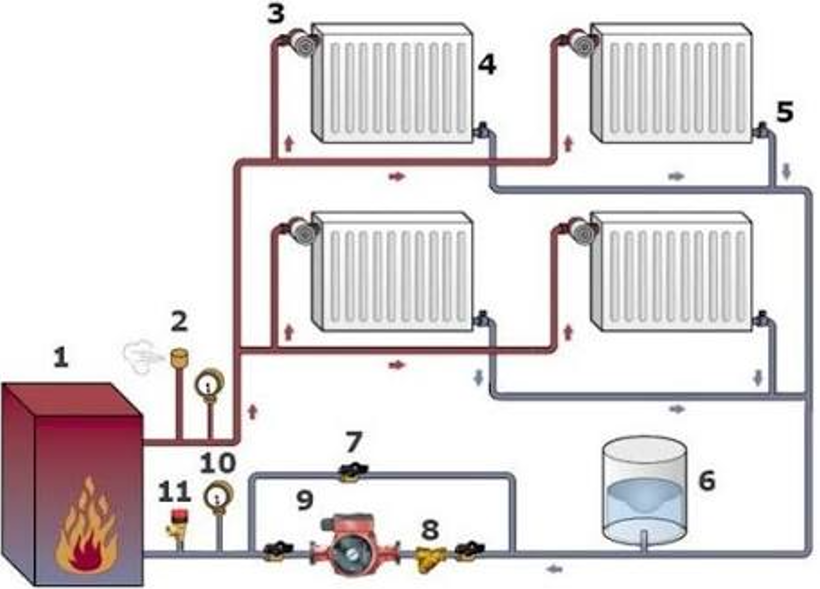

Де застосовується

1. Котел

2. Автоповітряник

3. Термостатичний клапан

4. Радіатор

5. Балансувальний клапан

6. Мембранний розширювальний бак

7. Кульовий кран

8. Фільтр магістральний сітчастий

9. Циркуляційний насос

10. Термоманометр

11. Запобіжний клапан

Циркуляційні насоси застосовують у замкнутих системах, де потрібно забезпечити постійний рух рідини. Основні сфери використання:

Системи опалення приватних будинків та квартир

• Забезпечує рівномірне прогрівання радіаторів і теплих підлог.

• Прискорює прогрівання приміщень

• Усуває перепади температур у різних зонах

Системи гарячого водопостачання (ГВП)

• Підтримує циркуляцію гарячої води, щоб вона надходила відразу під час відкриття крана

• Особливо актуально у великих будинках, готелях, ресторанах

Системи «тепла підлога»

• Забезпечує стабільне та рівномірне обігрів підлоги.

• Дозволяє регулювати температуру в окремих зонах

Сонячні колектори та альтернативні системи опалення

• Прокачує теплоносій між колектором та теплообмінником/бойлером

• Важливо для ефективного використання сонячної енергії

Системи охолодження та кондиціювання

• Забезпечує циркуляцію охолоджуючої рідини у промислових та побутових системах.

• Промислове обладнання та технологічні процеси

Використовується в теплообмінниках, котельнях, насосних станціях.

• Застосовується там, де потрібний контроль температури рідин

Циркуляційний насос - незамінний пристрій скрізь, де важливою є постійна циркуляція рідини для обігріву, охолодження або подачі гарячої води. Правильно підібраний насос – це комфорт, економія та надійність усієї системи.
