Геомембрана для фундамента представляет собой профилированное полимерное полотно, которое защищает подземные конструкции и помогает отводить воду вдоль стены. Дренажные модификации формируют свободное пространство для движения влаги, а варианты с геотекстилем дополнительно задерживают частицы грунта и снижают риск заиливания каналов.

Возле фундаментной стены такой материал является частью комплексной защиты. Одни профилированные полотна выполняют преимущественно дренажную функцию и предохраняют основную гидроизоляцию от механического воздействия, другие имеют отдельные допуски для влагозащиты. Поэтому назначение конкретного изделия следует определять по технической документации производителя, а не только по виду или высоте профиля.

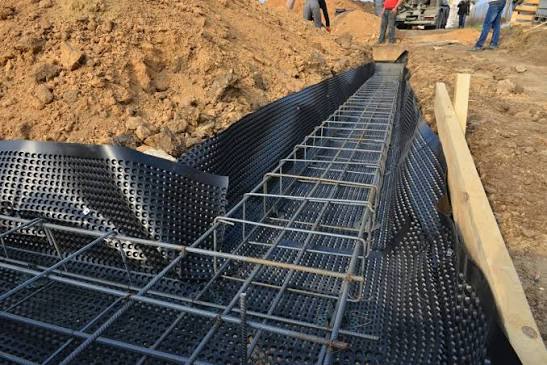

Шиповидная геомембрана: как она работает возле фундамента

Рельефное полимерное основание создает промежуток, по которому вода перемещается к нижней части дренажной системы. Одновременно профиль предохраняет расположенную за ним гидроизоляцию от повреждений во время обратной засыпки.

Зачем нужен рельефный профиль

В защитно-дренажной конструкции профиль выполняет несколько задач:

●      формирует канал для перемещения воды;

●      защищает гидроизоляционный слой при обратной засыпке грунта;

●      сохраняет дренажное пространство под нагрузкой в пределах характеристик конкретного материала.

В технической документации производители отдельно приводят прочность на сжатие и дренирующую способность. Поэтому при выборе важнее сравнивать эти показатели, а не ориентироваться только на толщину полотна.

Материалы такого типа представлены в категории Геомембраны.

Когда мембрана не заменяет основную гидроизоляцию

Профилированные полотна, рассчитанные на дренаж и механическую защиту, монтируют в сочетании с основным водонепроницаемым слоем. Например, Sika Drain-850 Geo и HYDRODUCT 220 в технической документации описываются именно как защитно-дренажные материалы, укладываемые поверх гидроизоляции.

При этом такое правило нельзя автоматически распространять на все профилированные изделия. Некоторые системы имеют другое назначение и соответствующие технические допуски. Функцию материала всегда уточняют по документации конкретного продукта.

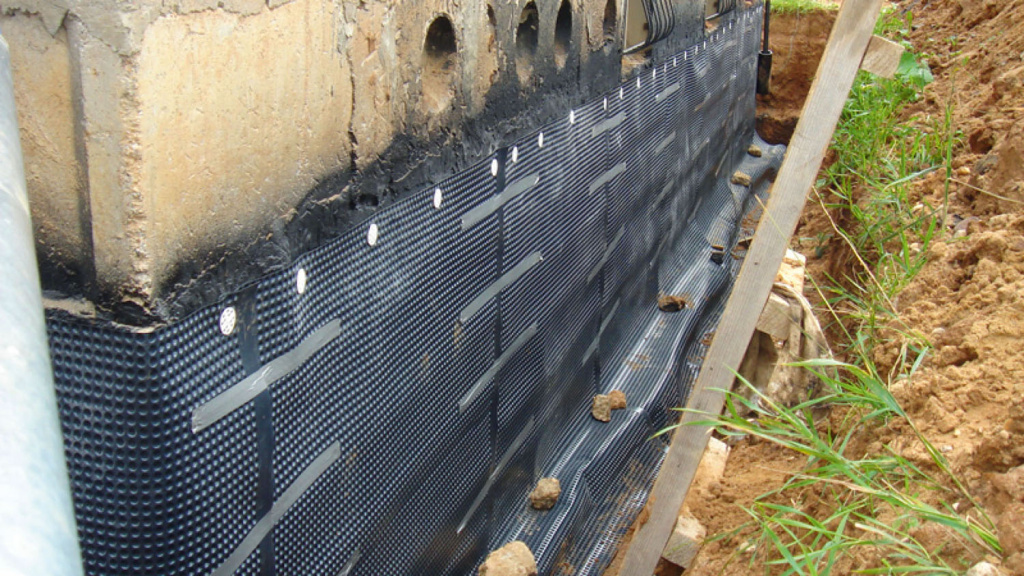

Геомембрана для фундамента: место в гидроизоляционной системе

Положение профилированного полотна зависит от конструкции стены, используемой гидроизоляции и наличия теплоизоляционного слоя. В утепленных подземных конструкциях дренажная мембрана нередко располагается с наружной стороны утеплителя.

Типичная последовательность слоев

В общем виде наружный узел утепленной фундаментной стены формируют следующим образом:

1. Подготавливают основание и устраняют дефекты.
2. Выполняют основной гидроизоляционный слой.
3. Устанавливают наружную влагостойкую теплоизоляцию, если она предусмотрена проектом.
4. Монтируют дренажную мембрану или другой водоотводящий слой.
5. Организуют отвод воды и выполняют обратную засыпку.

Точный состав конструкции зависит от выбранных материалов. Например, в рекомендациях Kingspan гидроизоляция располагается непосредственно на наружной стене, XPS – поверх нее, а дренажный слой – с внешней стороны теплоизоляции.

Практический пример с утеплением XPS

При утеплении фундамента плитами XPS снаружи теплоизоляции может устанавливаться профилированное дренажное полотно. Оно помогает отводить воду и защищает наружную часть узла при контакте с грунтом. Однако сам факт использования XPS еще не означает, что такой слой необходим во всех случаях – решение зависит от конструкции фундамента и условий участка.

Подробнее общая схема защиты рассмотрена в статье Гидроизоляция фундамента и подвала: от мембраны до обмазочных составов.

Надежность конструкции определяется совместимостью и правильной последовательностью всех слоев, а не характеристиками одного материала.

Дренаж фундамента: когда требуется отдельный отвод воды

Профилированное полотно создает путь для перемещения влаги вдоль стены, но само по себе не решает вопрос ее дальнейшего отвода. В нижней части конструкции должна быть предусмотрена система, способная принять воду и направить ее за пределы фундаментного узла.

Принцип работы дренажного контура

В традиционной схеме возле подошвы фундамента размещают перфорированную дренажную трубу. Ее укладывают в водопроницаемый заполнитель без мелких частиц и отделяют от грунта фильтрующим материалом. Вода, стекающая вдоль стены, поступает в нижнюю часть системы и затем отводится дальше.

Поэтому профилированное полотно эффективно работает только тогда, когда сформированный им канал соединен с организованной системой отвода.

Геотекстиль для дренажа: какую функцию он выполняет

Фильтрующий материал пропускает воду и одновременно задерживает мелкие частицы грунта. В некоторых дренажных мембранах геотекстиль уже закреплен на выступах профилированного основания.

В дренажной конструкции такой слой выполняет несколько функций:

●      разделяет грунт и дренирующее пространство;

●      пропускает воду к профилированному ядру;

●      уменьшает количество частиц почвы, попадающих внутрь каналов.

Благодаря фильтрации дренирующий слой дольше сохраняет необходимую пропускную способность.

Геомембрана: применение с учетом профиля и прочности

Сравнивать профилированные материалы только по массе рулона или условной «плотности» недостаточно. Для выбора значительно важнее геометрия выступов, прочность на сжатие, способность отводить воду и наличие фильтрующего слоя.

Какие характеристики сравнивать

Основные показатели удобно оценивать по таблице:

Например, для Sika Drain-850 Geo производитель отдельно указывает толщину профиля, сопротивление сжатию и дренирующую способность при вертикальном и горизонтальном расположении. Это наглядно показывает, почему одного показателя для корректного сравнения материалов недостаточно.

Нужен ли геотекстиль

Если профилированное полотно работает как дренажный геокомпозит, фильтрующий слой препятствует проникновению частиц грунта внутрь дренажного ядра. Он может быть частью готового изделия или монтироваться отдельно в соответствии с конструкцией системы.

Выбирать материал следует прежде всего по его функции и расчетной нагрузке, а не только по стоимости рулона.

Геомембрана: монтаж, стыки, крепление и распространенные ошибки

Единой схемы установки для всех профилированных полотен не существует. Направление выступов, величина нахлеста, способ крепления и оформление верхней кромки зависят от конкретного продукта.

Как правильно укладывать полотно

При монтаже геокомпозита с фильтрующим слоем производитель может требовать, чтобы геотекстиль был обращен к грунту. Например, такой способ предусмотрен для HYDRODUCT 220. Для других систем могут действовать иные правила, поэтому до начала работ необходимо изучить монтажную инструкцию.

Верхний край дренажного пространства закрывают от попадания грунта. В инструкции DELTA-MS также отдельно регламентированы фиксация верхней части полотна, оформление углов, соединений и мест прохождения коммуникаций.

Ошибки, которых стоит избегать

К распространенным нарушениям относятся:

●      установка полотна без учета ориентации, указанной производителем;

●      незакрытая верхняя часть, через которую грунт проникает в дренажный промежуток;

●      произвольная ширина нахлеста вместо значения из монтажной инструкции;

●      отсутствие организованного отвода воды в нижней части конструкции.

Например, для DELTA-MS предусмотрено перекрытие соседних полотен минимум на 15 см. Использовать эту величину как универсальную норму для других материалов нельзя.

Качество установки зависит не от количества креплений, а от правильного выполнения всех узлов по инструкции конкретной системы.
